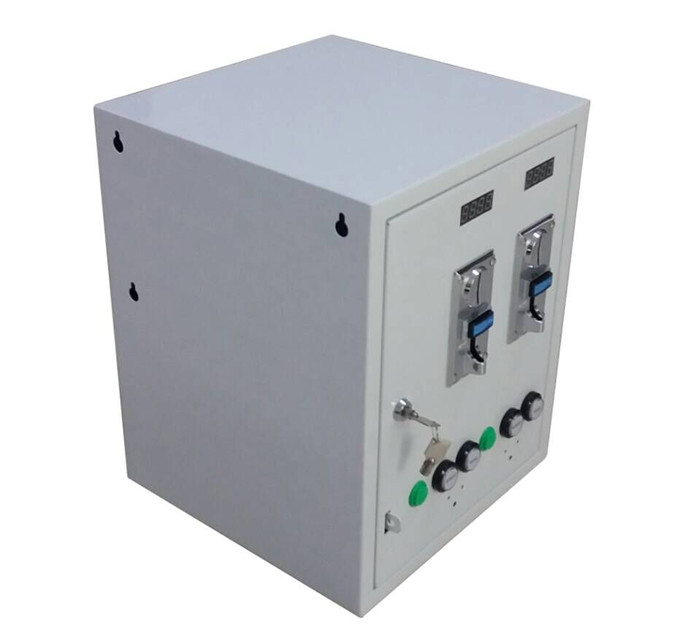

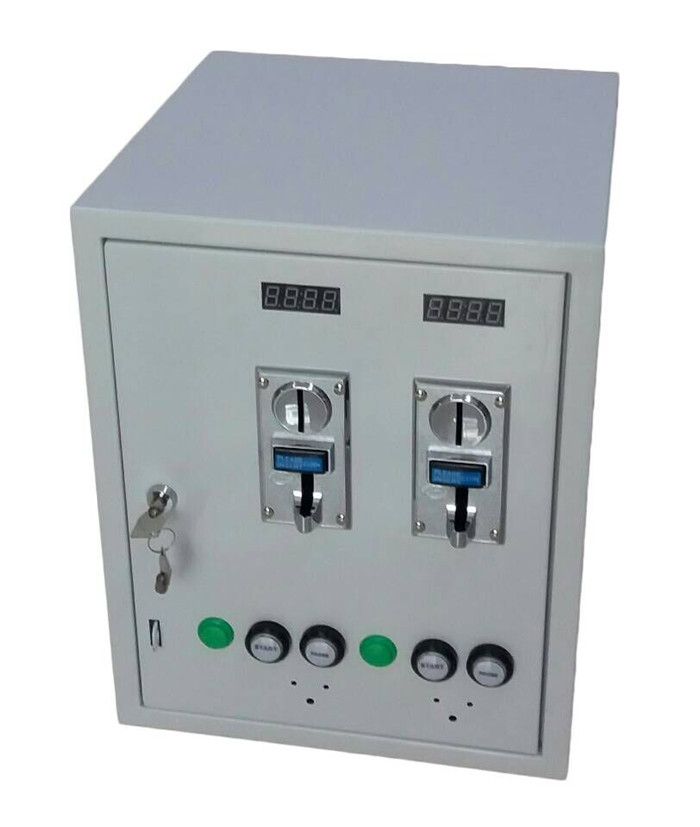

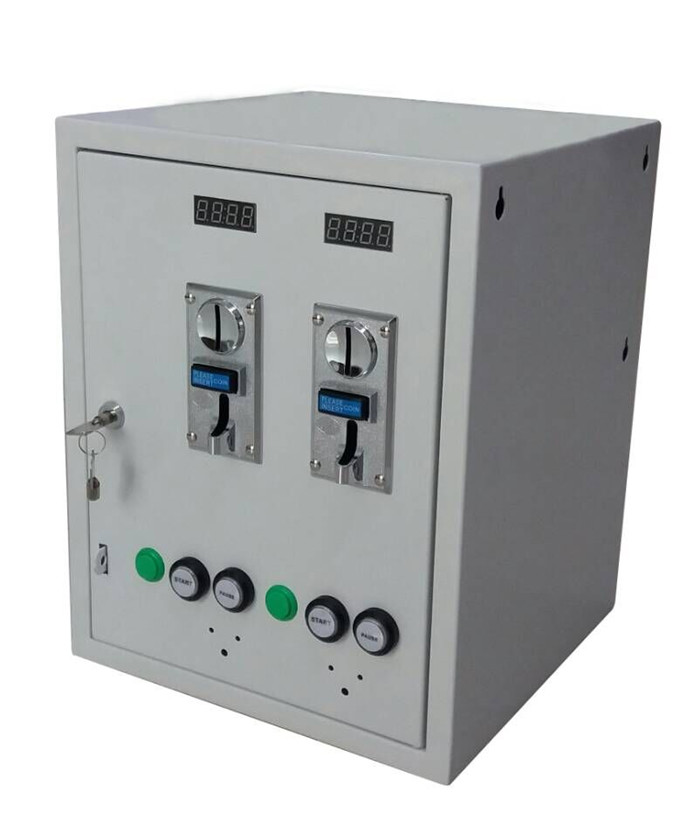

110V 或220V 双路投币计时箱  时间控制箱 控制2个设备
產品詳情
销售记录(0)


Ø尺寸:34厘米×34厘米×43 厘米

Ø可调警示声1-60秒。自由调整时间类型,设定时间,价格,满额额外赠送时间。

Ø可调整投币后立即启动或按按钮后启动

Ø每通道最高承载交流1200瓦,直流500瓦。

Ø分开控制任二种电子设备,如电视、按摩椅等设备。

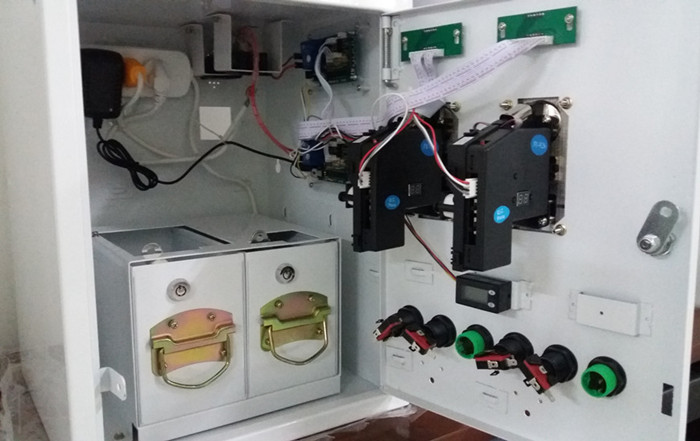

位置说明



位置名称

硬币投币器

时间计时板

电源输出插座

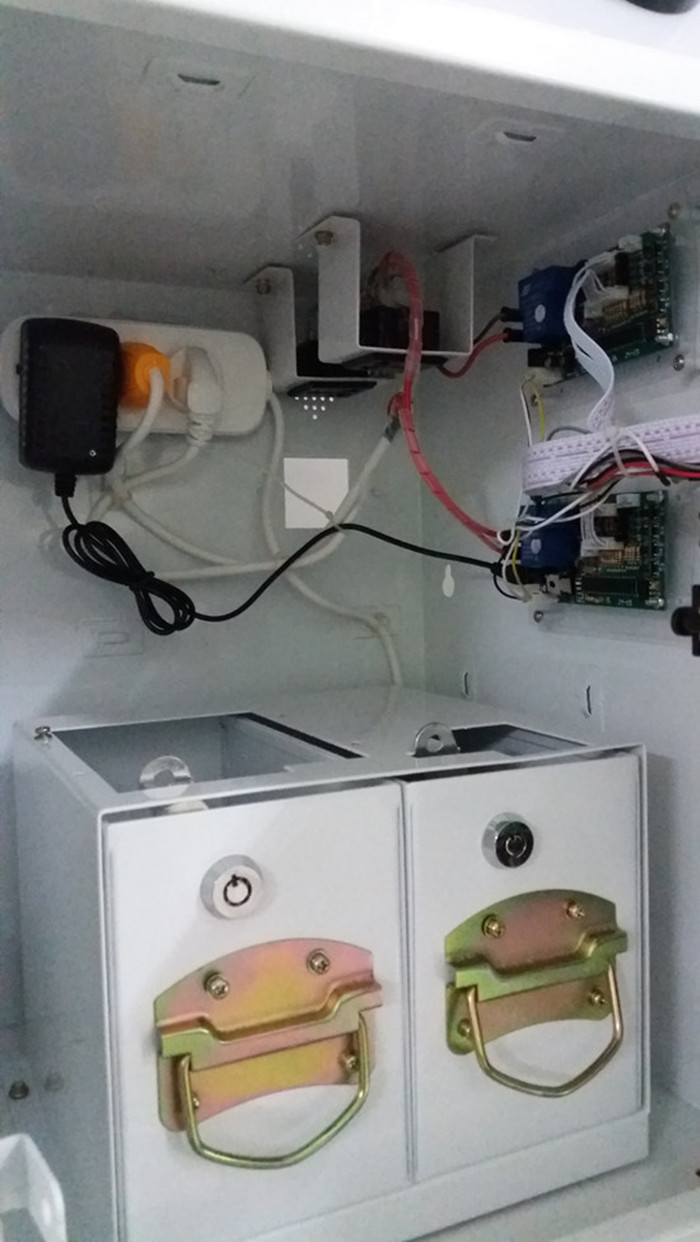

钱盒

显示幕

开始键

暂停键

计数器

设备一

1

3

5

7

10

13

12

9-A

设备

2

4

6

8

11

15

14

9-B

备注:开始键及暂停键可依投币计时模式选择性使用

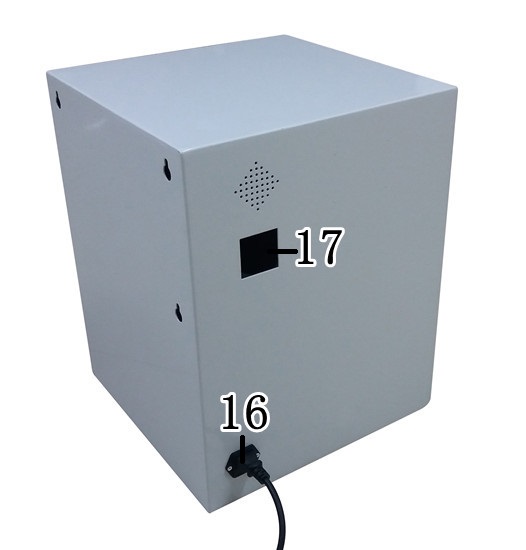

1       编号16:将电源线接入插座,并连接插头至220V或110V电源。
备注:输入电压及输出电压需相同一致。

2       硬币投币器:请参阅附件二设定欲使用的币种

3       时间计时板:请参阅背面附件一设定时间及运作模式。

4       关闭电源

5   编号17放入欲控制设备的电源线并接至电源输出插座

7. 编号17 从箱内放上铁片并锁上螺帽。

8.  接上电源即可使用。

9.  编号9:

-         可于计数器查询总投币数量

-         清零:按住AB间的按钮约10秒钟即可清零。




附件一

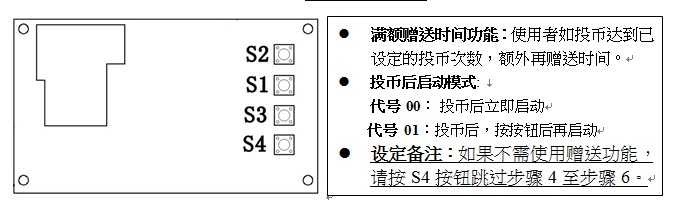

时间计时设定


1.       请按「S4」键,,请使用「S1」键和「S2」键设定价格

2.       请按「S4」键,请使用「S1」键和「S2」键设定时间的前2位数(00:--)

3.       请按「S4」键,请使用「S1」键和「S2」键设定时间的后2位数(--:00)

4.       请按「S4」键,,请使用「S1」键和「S2」键设定满额价格

5.       请按「S4」键,请使用「S1」键和「S2」键设定赠送时间的前2位数(00:--).

6.       请按「S4」键,请使用「S1」键和「S2」键设定赠送时间的后2位数(--:00)

7.       请按「S4」键,请使用「S1」键和「S2」键设定倒数警示声。默认值:30

   编号2-模式设定

1.         请同时按住「S1」键和「S2」键进入模式设定。

2.         请按「S1」键和「S2」键设定模式代码。模式代码如下

3.         请按「S4」键完成设定。

4.         请重复第2及第3步骤完成其他模式设定。

模式代码

启动模式

01:01:投币后立即倒数计时。           01:02:投币后需按启动键倒数计时。

时间类型

02:03:分钟:秒                       02:04:小时:分钟

----------------------------------------------------------------------------------------------------------------------------

记忆模式

03:05:带记忆功能-断电后再上电,时间继续倒数

03:06:不带记忆功能-断电后再上电,时间复位。

自动复位设定

04:??130分可调,04:00为不使用此功能。

叙述:用户投币后未使用任何功能,计时板自动复位。

-----------------------------------------------------------------------------------------------------------------------------

出厂值

启动模式:01:01       时间类型: 02:03   时间类型: 03:06       自动复位设定:不启动

附件二


产品功能

l 适用于各国硬币和各种代币。智能CPU程序控制,计分准确,识币精确度高。

l 不需经由电脑,自动设定程式。智能防电击及电磁干扰程序,自动检测故障。

l 可同时接收多种币,可自行设定脉冲比例,支援多种币只单输出一个脉冲。

产品规格

硬币直径:15mm-32mm   大气压力:86Kpa106Kpa  工作电压: DC +12V ±10%     识别能力:99.5%

硬币厚度:1.2mm-3mm  工作湿度:≤95%           工作电流: 65mA ±5%        识别速度:≤0.6秒                 COIN讯号输出:N0.NC(集电极开路)形式


1.未命名

2. 二檔开关:常闭及常开

3. 三檔开关:脉冲输出宽度- 30ms 50ms,及100ms

4.显示屏   5. 投币口

6.退币钮   7. 退币口


接线及开关说明





数值设定方法

2. 同时按住「增加」和「减少」键数秒后放开,数位显示幕会显示「A」。

3. 按住「设定」键数秒后放开,显示显示「E」。使用「增加」「减少」键设定币种的数量。
完成后,按住「设定」键数秒放开。

4. 显示显示「H1」。使用「增加」或「减少」键设定取样的数值:1530完成后,按住「设定」键数秒放开。

5. 显示显示「P1」。使用「增加」或「减少」键设定脉冲完成后,按住「设定」键数秒放开。最高数值:50

6. 显示显示「F1」。使用「增加」或「减少」键设定辩识币种精确度,完成后,按住「设定」键数秒后放开。
最松为:30,一般调整为:8如币种太相似,建议精准度调整小于5

7. 显示显示「H2,请重覆步骤三至步骤五设定第二种币及其他所有币种。完成设定后,显示会再次显示「A」。
英文字旁的数字为币种的排序。例:1为第一种币,3为第3种币。

8. 按住「设定」键数秒放开,显示显示「E」。关电再开电即可存入所有设定。

取样方法

1.         按住「设定」键数秒后放开,数位显示幕会显示「A1」。

2.         显示显示「A1」后,投入多个同种硬币直到显示会再次显示「A1」。取样时,显示会显示投币数量。

3.         重覆以上的步骤直到所选的币值都取样完成。英文字旁的数字为币种的排序。例:1为第一种币,3为第3种币。

4.         如已设定完所需的币种,可直接关电再上电或按住设定键数秒直到系统自动重新启动,即可使用。

AP模式

使用此模式可多币输出单一脉冲,代码「P」值达到AP模式所设定的数值即输出一个脉冲。

1.         同时按「设定」及「增加」键数秒放开,进入AP模式。

显示会显示「AP」,请使用「增加」及「减少」键选择AP模式的数值。                   AP预设值为1



备注:

1、如需其他电压可订做,请来信询问。
