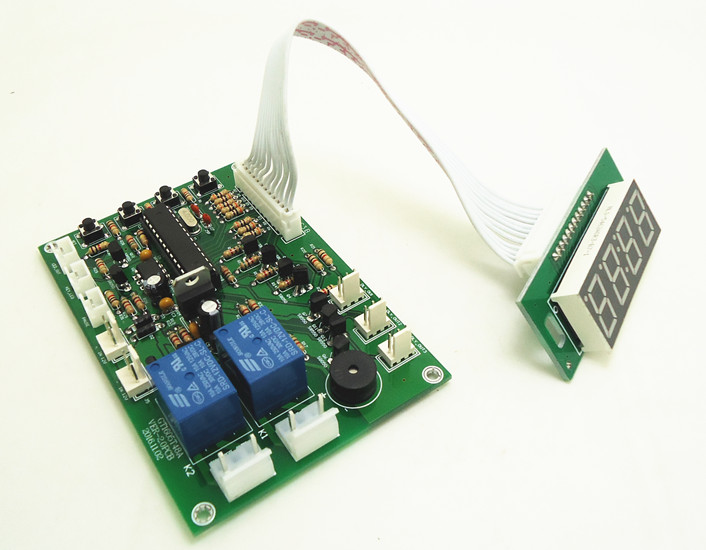

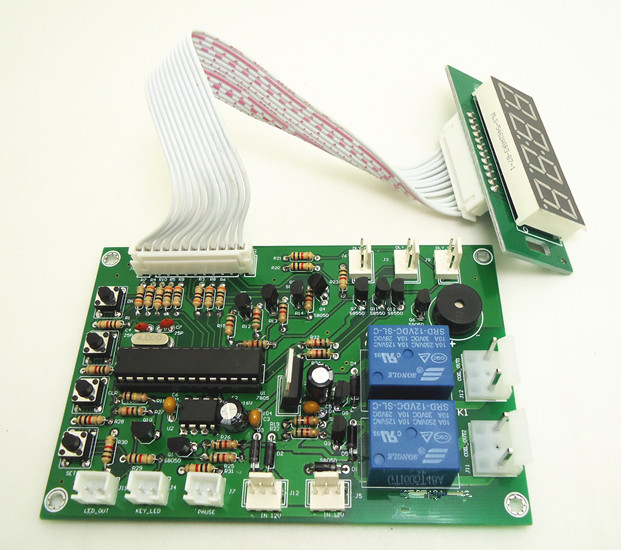

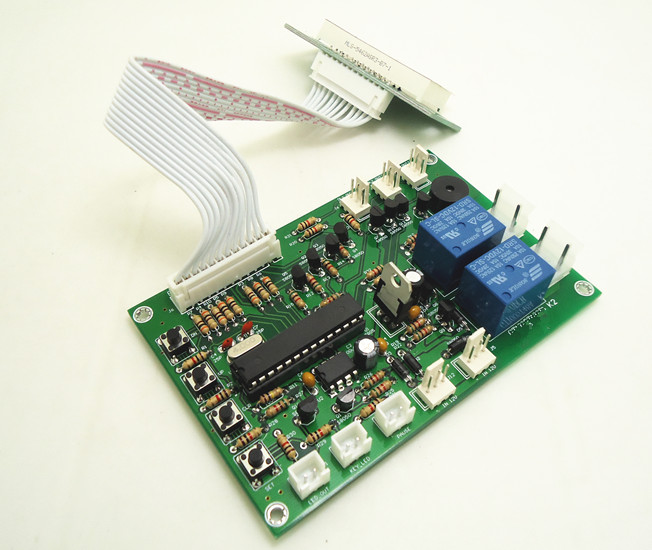

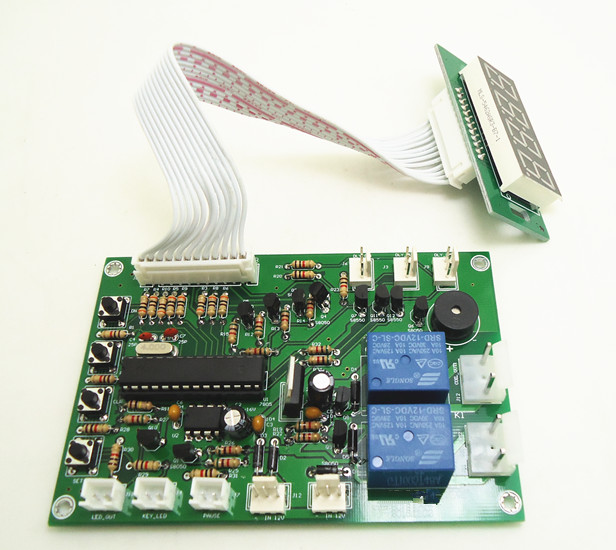

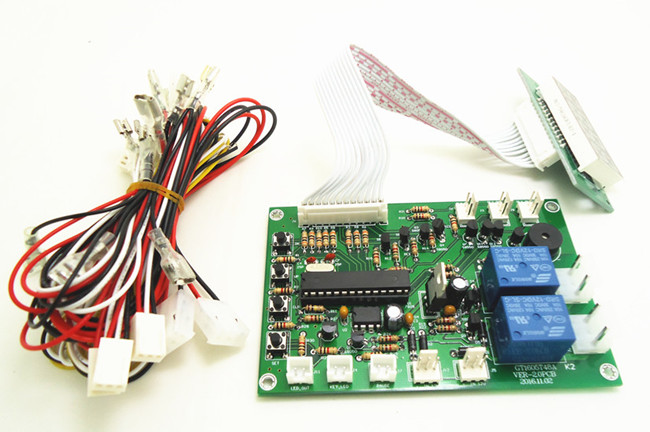

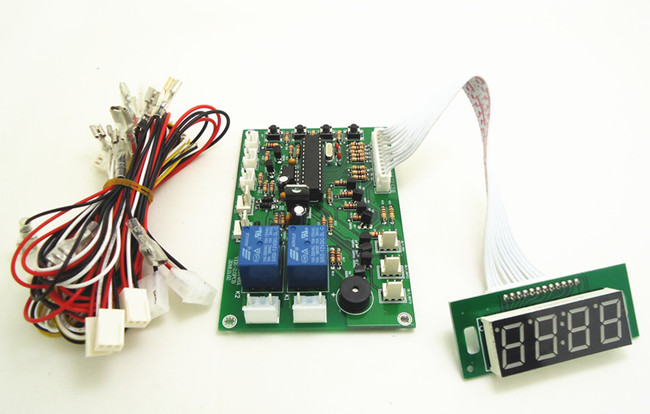

JY-13 时间计时板  二选一时间控制板  时间控制器
產品詳情
销售记录(0)


Ø承受负载:5A

Ø可设定价格,时间,输入脉冲数,工作模式。

Ø可接1-2输入装置,例:投币器,纸钞器,读卡器

Ø最后30秒警示声

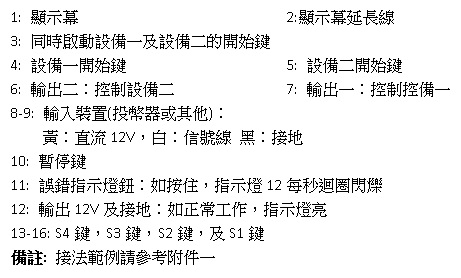

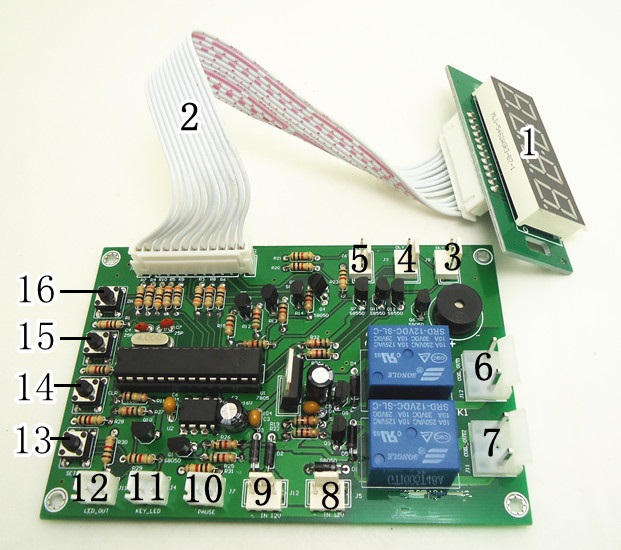

接线方法及介面

功能叙述

模式 101: 使用者投入对应金额 ->时间倒数计时,设备工作->再投入金额时,时间累加。

模式102:

Ø使用者投入对应金额-> 显示已投入金额-> 使用者按开始键(3)->设备一及设备二同时工作

Ø使用者投入对应金额->显示已投入金额-> 使用者按开始键(5)或(4)->设备一或设备二工作
备注:同时间,使用者只可选其中一个设备使用。使用中,如再投币,时间直接累加。


时间及价格设定

1 请按S4键,请使用S1S2调整金额(如:硬币投入数量)

2 请按S4键,请使用S1S2调整前2位时间(00:--)

3 请按S4键,请使用S1S2调整后2位时间( (--:00)

备注:可于「模式设定」调整「小时:分钟」或「分钟:秒」。

4 请按S4键,请使用S1S2调整输入装置脉冲数的倍数(8)

5 请按S4键,请使用S1S2调整输入装置脉冲数的倍数(9)

6 请按S4键完成设定。

工作模式代码设定


请按住S4键3秒,请使用S1及S2调整「工作模式代码」:

- 101: 投币后时间立即倒数              102: 投币后按按钮后时间倒数

- 103: 小时:分钟                    104:分钟:秒

- 105:断电记忆                       106: 不断电记忆

附件一

接线范例

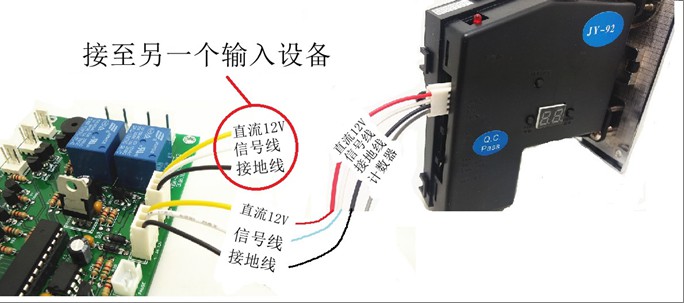

接口8及接口9

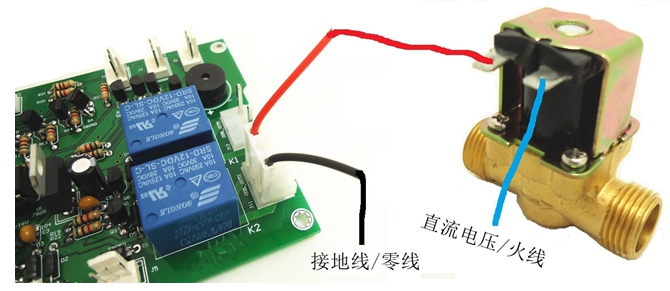

接口6及接口7

接口3

接口12

接口10
