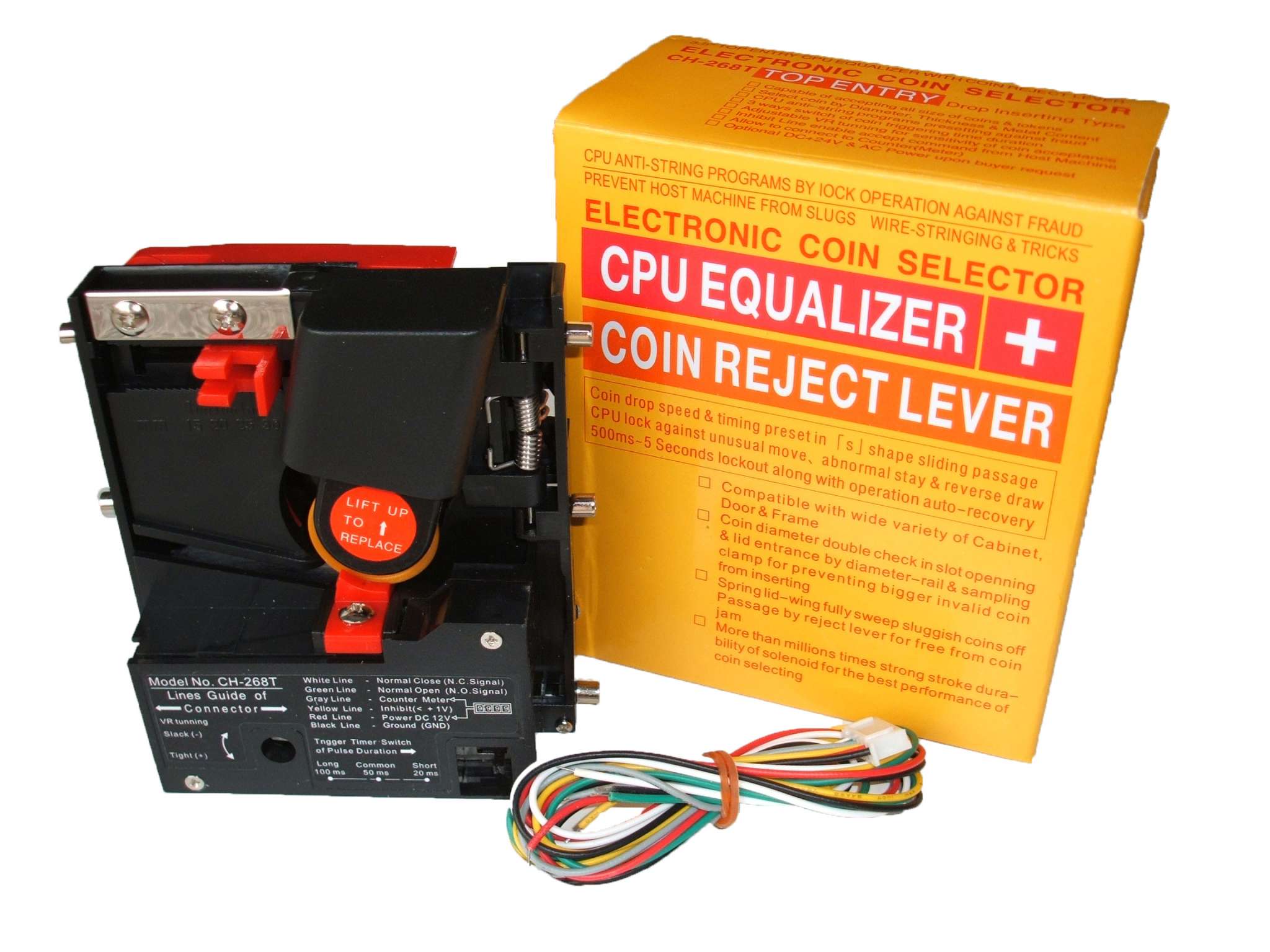

l 可使用代币或真币
l 电压: 直流12V

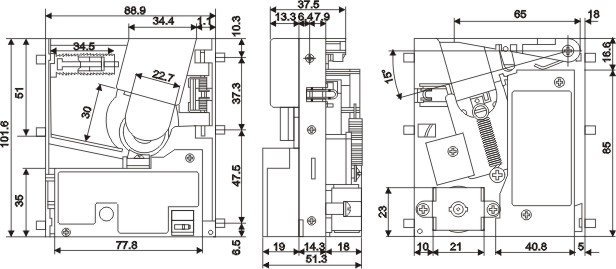

直径范围:18mm-31mm
厚度范围:1.2mm-2.4mm

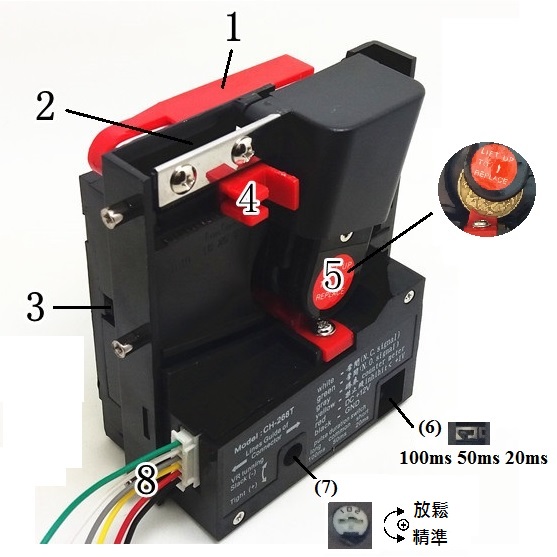

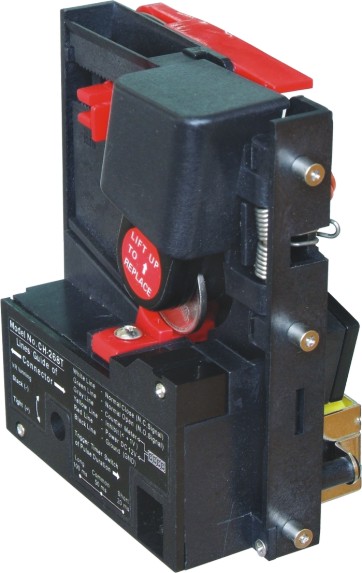

接口介绍

(1) 清理通道退币钮
(2) 调整辨识硬币精准及放松
(3) 投币口
(4) 调整硬币直径
(5) 夹上预使用样币
(6) 三档开关调整脉冲宽度:
左:100ms, 中: 50ms, 右: 20ms
(7) 精准度调整旋钮:
放松: 顺时针 精准: 逆时针
(8) 绿:常闭(0V) 白:常开(5V)
灰:计数器 黄: 禁止线 <1V
红:直流12V 黑:接地
备注:信号线只需接常闭线或常开线其中一条

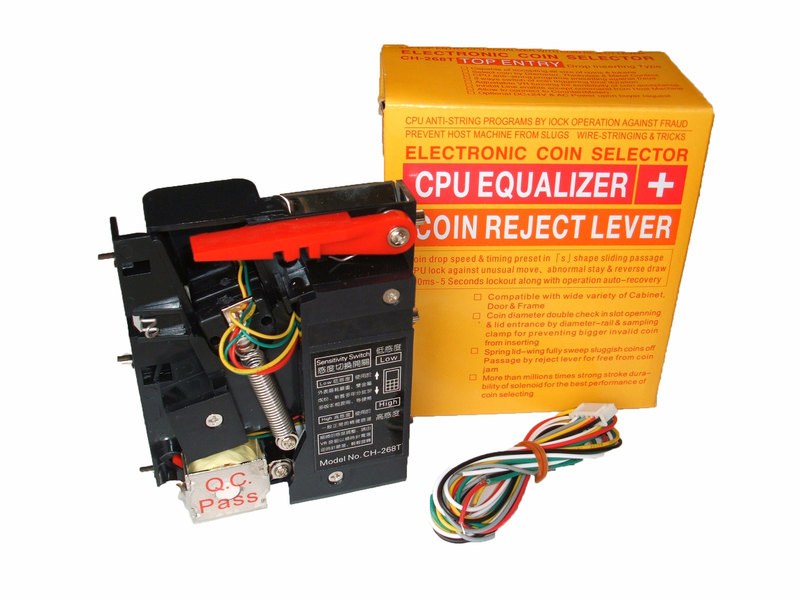

使用说明
1接上电源线及信号线(位置8): -信号线只需接常闭线或常开线其中一条
-灰线(计数器)及黄线(禁止线)可不接

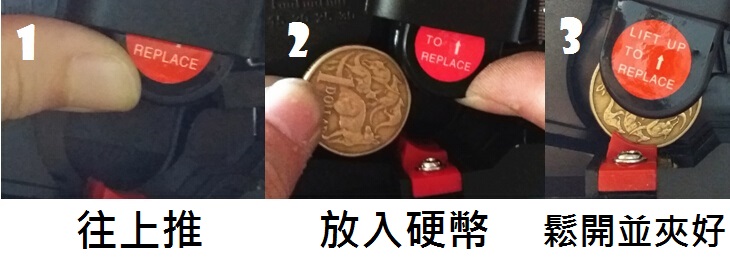

2 夹上预使用样币(位置5):

3 可根据硬币及主板信号参数调整位置3, 位置4, 位置6, 及位置7
