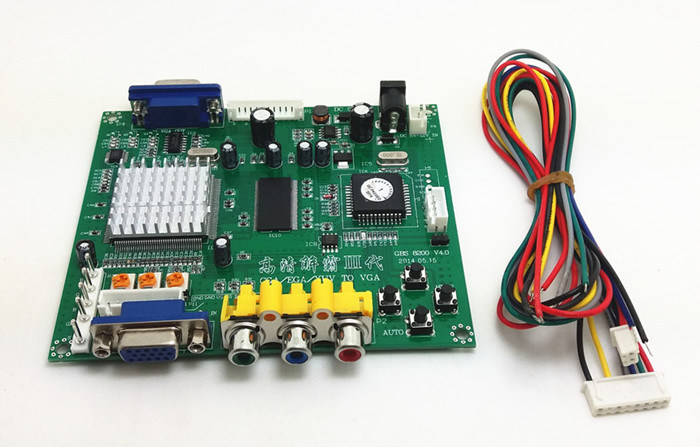

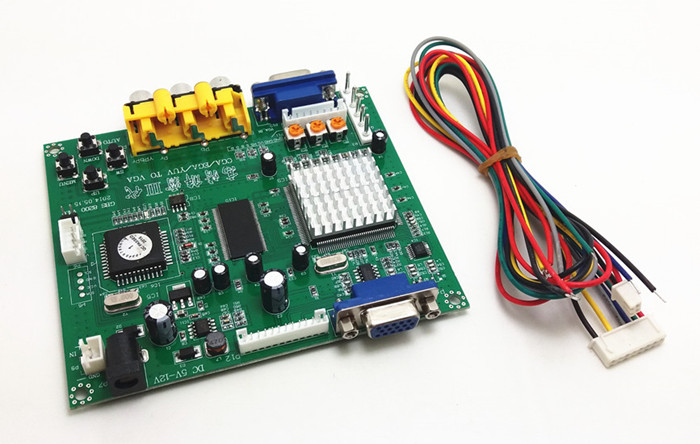

RGBS, RGBHV , CGA, EGA , YUV TO VGA,转VGA 游戏机专用
產品詳情

产品简介:

游戏机将全面应用液晶显示幕,(型号:6200)游戏转换板是专门针对游戏行业推出的一款“低解转高解”的高性能视频处理卡,高清解霸让你生产液晶游戏机变的非常容易。高清解霸拥有强大的游戏相容性与通用性,支持各种低高解游戏(如拳皇,PS2,XBOX等等,游戏支持率在98%以上,还可根据要求升级)。通过专业DSP晶片处理输出高解析度画面、图像清晰、色彩鲜艳、支援各种显示幕,被广泛应用于游戏行业。请详细阅读本说明书后使用。

快速安装:请参照以下示意图连接。


一、 接线说明: 5V IN(P7, P9)  两种介面任选其一便可,“5V IN”接+5V直流电源输入,地线对应接GND。

VGA  OUT(P4) 接支援VGA信号的显示器设备,如液晶显示器、背投、等离子……

VGA  IN(P10),  RGBS(P3, P11) 接分离同步信号输入和三基色复合同步,根据实际使用任选其一。

YPbPr(P2)    接色差信号输入。




                                      <<介面示意图>>



快速使用:

1 确认输入输出线接好无误后通电,通过“SW”切换输入信号源,共三个输入通道RGBS/YPBPR/RGBHV,当切换到正确通道后将看到游戏画面。

2 RGBS(CGA、EGA)输入方式时请按AUTO/DOWN键,系统将自动扫描信号,自动调整频率。此时电源指示灯闪烁,停止闪烁后已经扫描完。

3 画面还可能未全屏。先调位置->“水准位置”,通过加减“水准位置”刚好调到左边边缘为止。  后调位置->“水准大小”,通过加减“水准大小”刚好把右边也调满为止。


再调位置->“垂直位置”,通过加减“垂直位置”刚好调到上边边缘为止。

再调位置->“垂直大小”,通过加减“垂直大小”刚好把下边也调满为止。<小技巧>:加减时可以按住不放,将一直变化位置,到边时再松手。

注:部分显示器可能仍未全屏,是因为显示器设置的原因,如果是液晶请自动一下(AUTO)如果是CRT或者背投显示器请调节显示的大小(请参考显示幕操作说明书)。任何一个显示幕都有最佳解析度,如某17寸液晶的最佳解析度为1024*768,那么请把高清解霸的输出解析度设置为该显示幕的最佳解析度,因为显示器能点对点显示的话将更清晰。如果超出显示了按“AUTO/DOWN”5秒后放开便可,系统会恢复预设。


4    解决了画面位置后,可能显示效果还未达到最清晰,比如画面太白,色彩太鲜艳,或者色彩偏色。那是因为每一个游戏输出的色彩强度都不统一,请用螺丝刀调节电位器(对应红、绿、蓝)。通过调节电位器将使色彩达到最佳效果。 <小技巧>:可以先把电位器全部调到未衰减,或者把电位器全部调到一个方向(比如全面偏30度,可看方向指标),全部调到一个方向后3色已经平衡,如还有偏差可以微调一下某色,如:偏红一点点,就慢慢把红色衰减一点点,偏黄就慢慢把红色与绿色衰减一点点。 。 (注:非常重要,相关知识请查看显示器3基色原理。)



二、按键操作说明:

1、“MENU”键为选单/确认键;

2、“UP”和“DOWN”为上下选择键,同时兼有数值加减功能,AUTO/DOWN自动与恢复键;

3、“SW”键为RGBSRGBHV以及YPbPr信号源输入切换,进入功能表后本按键无效,退出方有效。

4、操作说明(请参考游标提示与字幕提示操作)

①、按下“MENU”键,显示:

②、按“UP”和“DOWN”键上下移动游标,按“MENU”确定要选择的功能表项。

③、通过按“UP”和“DOWN”加以加减数值。按“MENU”可确定与退出菜单。

④、按AUTO/DOWN自动扫描RGBS,按住超过5秒再放手自动恢复系统预设值。

⑤、位置中的CLAMP请不要调它,如有画面出画黑条、黑边或者画面慢慢变色才调,该项为保留选项,并非必调项。

图像:进入图像可以设置对比度、亮度、色调等。

显示:进入显示项,可以改变输出解析度,如1024768等。

位置:进入位置可以改变画面大小位置等。

语言:切换功能表语言,支援中文与英文。


三、产品尺寸及介面定义:


1、电路板尺寸:115mm x 99mm; PCB板厚度1.6mm; 整板高度:20mm;

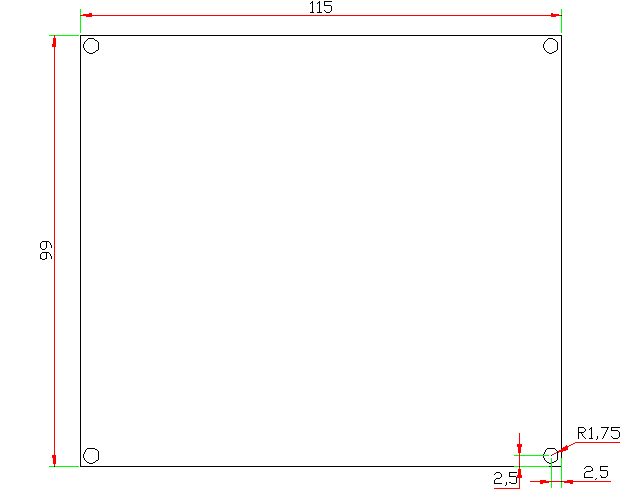

2、尺寸与孔点阵图:




<<尺寸与孔点阵图 单位MM>>





3、  P11 8PIN座子(信号输入):


地    地    VS    HS    S     B    G     R    4、  P3  5PIN座子(信号输入):





    R    G    B     地        S


四、技术参数:

一:输入电源: DC 5V /2A.

二:输入信号格式支援: RGBSRGBHVYPbPr

三:输入RGBS格式支援: 15KHz24KHz31KHz行频信号自动扫描。

四:输入RGBHV格式支援:31K行频信号。

五:输入YPbPr格式支援: 480i-60,576i-50, 1080i-50, 1080i-60, 480p-60, 576p-60, 720p-50, 720p-60, 1080p-50,1080p-60自动识别。

六:输入三基色可通过500欧姆电位器调节。

七:输出VGA标准格式信号解析度: 640X480800X6001024X7681360X768

八:支援中英文功能表显示。


五、技术特性:
一:24位元元专业视频处理晶片,可支援各种视讯讯号处理,浮点运算强发热量较大。
二:色彩还原佳,图像无燥点,无锯齿。
三:自动扫描识别15K24K31K游戏信号,操作方便。
四:自动识别各种色差游戏信号,无需调整。
五:支援程式升级,可为特殊用户量身打造。
六:OSD功能表操作提示,操作便利。


常见问题及技巧:

设置技巧:格斗游戏,如拳皇97建议设置成1360768解析度,并且把色调设置成3或者4,将达到更佳效果。

      牌类游戏,如超斗,建议按默认1024768解析度,效果更佳!

萤幕黑屏:

如果没有信号输入,萤幕将显示“No Signal”并且黑屏,请确认电源、信号源接触良好以及输入通道选择正确。

超出显示范围:

如果选择的输出解析度过高,而显示器不支持,长按“DOWN”键(超过5秒),所有参数恢复为出厂预设值,

默认的输出解析度:800X600.



不全屏:

  选择“位置”功能表,选择“水准位置”,调节“UP”和“DOWN”键使左边图像位置对齐;选择“水准大小”,通过“UP

和“DOWN”键使图像右边位置整齐;选择“垂直位置”,通过“UP”和“DOWN”键调节,使上边图像位置对齐;

选择“垂直大小”,通过“UP”和“DOWN”键使图像下边位置整齐



画面扭曲或者抖动或者卡住不动:
请按自动扫描。

图像中间出现黑条或者边缘黑条与整屏黑条
开机过一些时间画面慢慢变色,如慢慢变红:
如果图像出现黑色竖条,调节“clamp st”和“clamp sp”的值,保持预设值(clamp sp的值必须大于CLAMP
ST的值);注:默认使用时请不要调本参数,有此情况出现时才调。建议有此类情况时把 “CLAMPST
设置成03,把“CLAMPSP”设置成04



图像不清晰或色彩不对:

可以先把电位器全部调到未衰减,然后慢慢逐个衰减某一色,不要一个调到位,应该逐个慢慢调。直到图像清晰为止。应3个电位器保持一个方向色彩将平衡。
