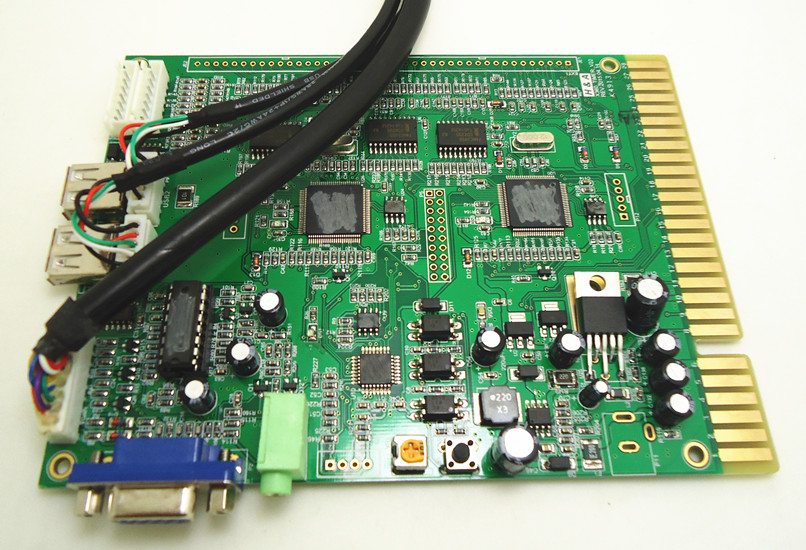

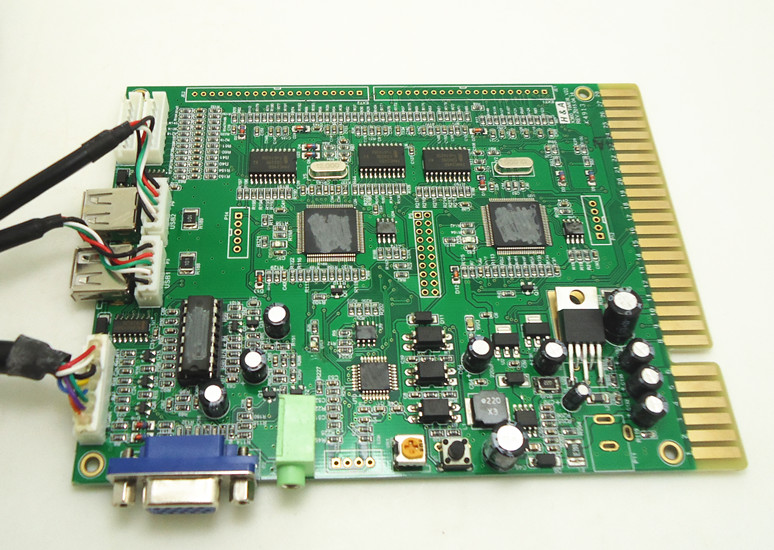

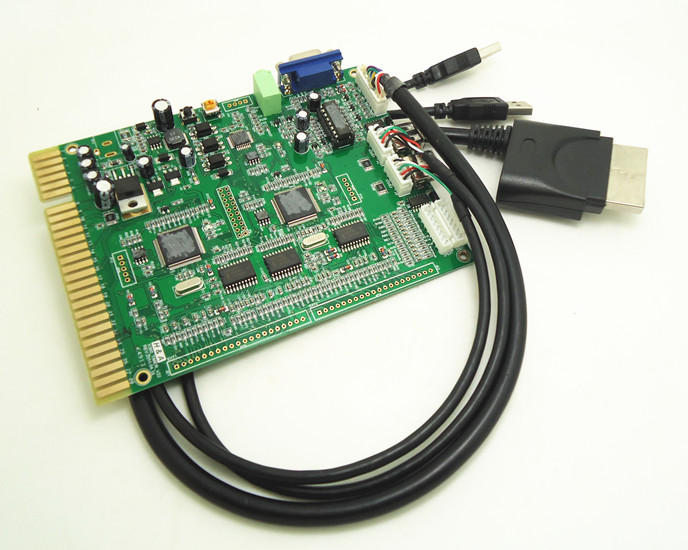

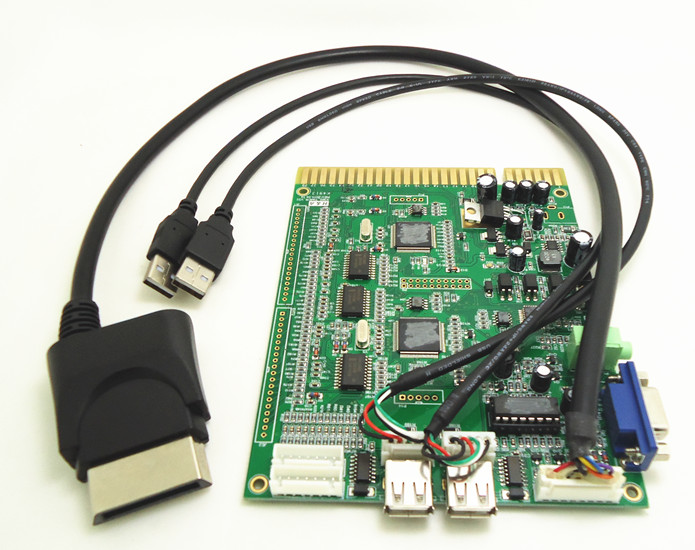

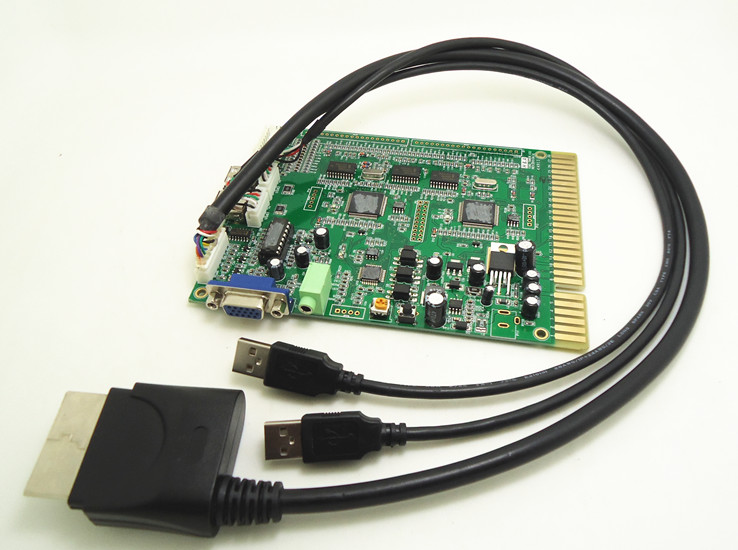

XBOX 360 jamma arcade timer board
USER MANUAL
产品适用范围:
该产品适用于家用XBOX360主机,将其转换为投币计时式玩法。
产品特性
XBOX 360 计时板可使用Jamma定义介面的按键进行游戏操作,并能自行添加游戏。
1 | 连接好XBOX360主机和计时板电源后,只需同时通电,即可自动启动 |
2 | 具有1p,2p同时计数的单投币口,与1p,2p独立计数的双投币口设定 |
3 | 1 p / 2 p时间计数器独立显示在萤幕上 |
4 | 具有提示玩家投币开始游玩的资讯--[ Insert coin ] |
5 | 具有时间结束提醒---[ Time out ] 和 [ continue ] |
6 | 按下【功能表键】即可返回到游戏清单功能表重新选择游戏。 (该功能可自行设定) |
7 | 可设置一币游玩1~60分钟 |
8 | 可设置演示音乐的开关 |
9 | 可设置免费玩模式 |
10 | 使用标准VGA输出,可连接高清电视机,液晶萤幕等设备。支持多种解析度设定,请自行调整XBOX360主机与计时板相匹配的解析度。 |
11 | 可设置启动后自动进入任何页面; 例如: 自动进入游戏选择功能表或演示视频画面 |
12 | 可设置游玩时间结束后返回到任何页面; 例如: 自动返回游戏选择功能表或演示视频画面 |
13 | JAMMA按键及XBOX360手柄操作可自动切换。当连接XBOX360手柄启动时,投币游玩使用XBOX360手柄操作。当没有连接XBOX360手柄时,使用JAMMA按键进行操作。 |
连接方式:
1 JAMMA介面定义:
元件面 |
焊接面 |
1P TABLE | 2P TABLE |
LT | 28 | 28 | LT |
LB | 27 | 27 | LB |
RB | 26 | 26 | RB |
Y | 25 | 25 | Y |
X | 24 | 24 | X |
B | 23 | 23 | B |
A | 22 | 22 | A |
RIGHT | 21 | 21 | RIGHT |
LEFT | 20 | 20 | LEFT |
DOWN | 19 | 19 | DOWN |
UP | 18 | 18 | UP |
START | 17 | 17 | START |
1P COIN | 16 | 16 | 2P COIN |
RT | 15 | 15 | RT |
GND | 14 | 14 | 菜单键 |
| 13 | 13 |
|
| 12 | 12 |
|
BACK | 11 | 11 | BACK |
SPEAKER+ | 10 | 10 | SPEAKER- |
X KEY | 9 | 9 | X KEY |
切换1P摇杆/方向键 | 8 | 8 | 切换2P摇杆/方向键 |
| 7 | 7 |
|
+ 12V | 6 | 6 | + 12V |
| 5 | 5 |
|
+5V | 4 | 4 | +5V |
+5V | 3 | 3 | +5V |
GND | 2 | 2 | GND |
GND | 1 | 1 | GND |
P1

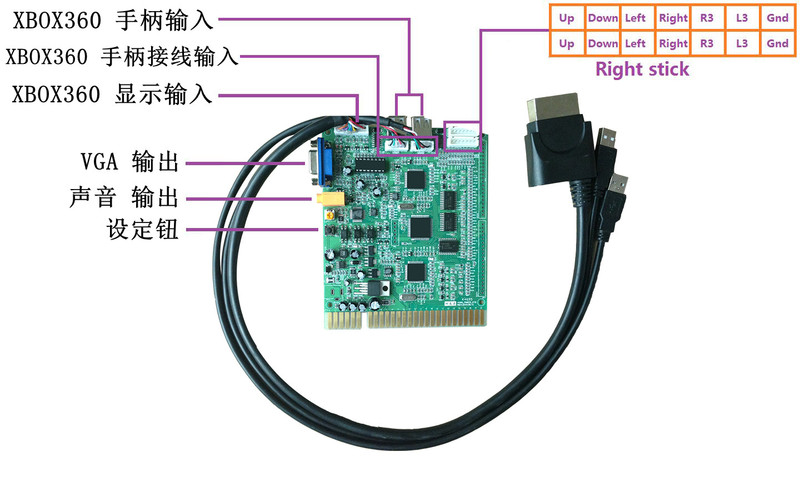

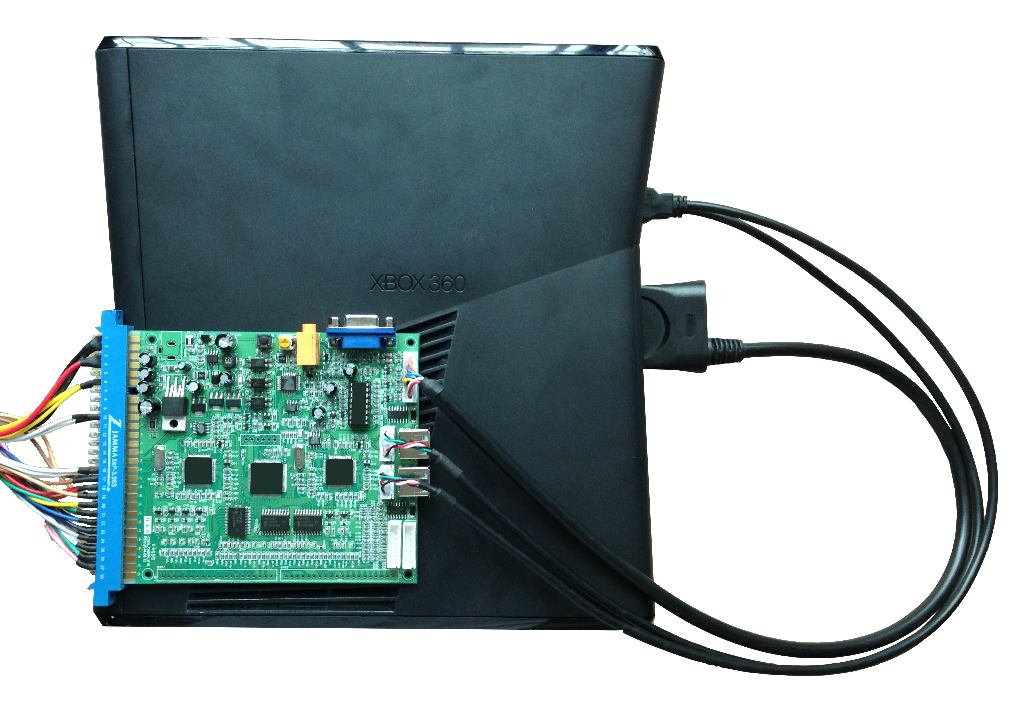

2 接线图如下(P2)

提示资讯:

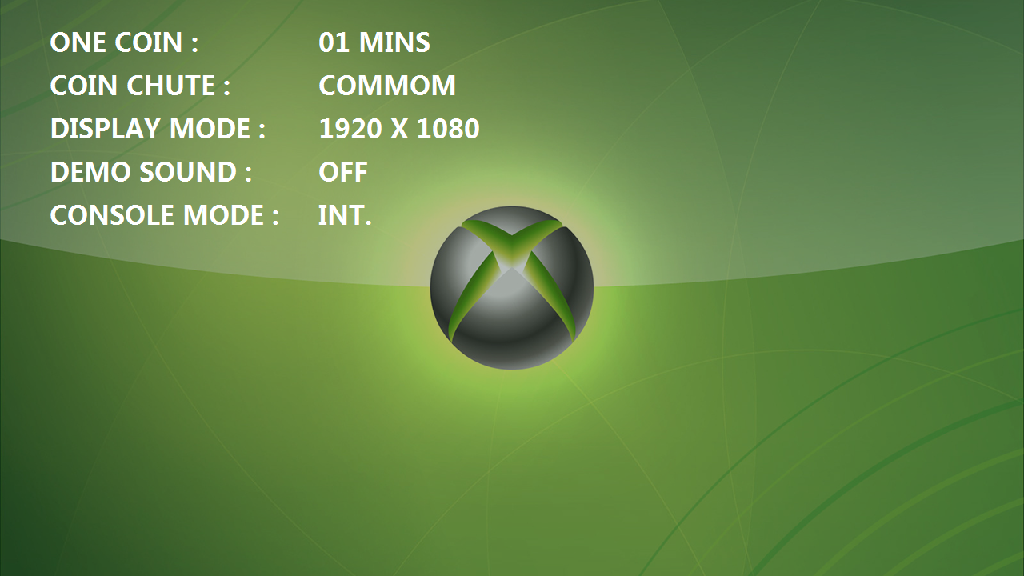

建议同时启动计时板与XBOX360主机,启动后萤幕上会显示当前设定,如( P3)

P3

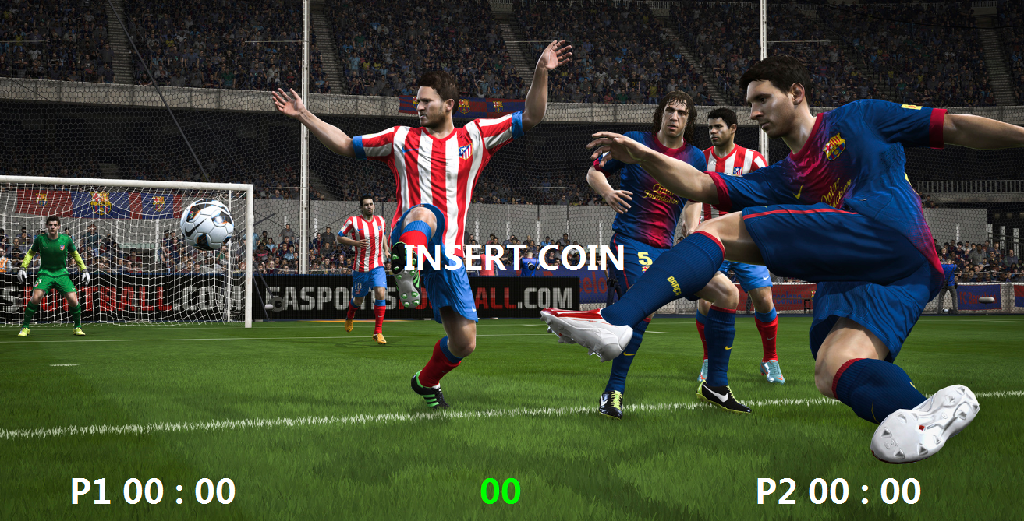

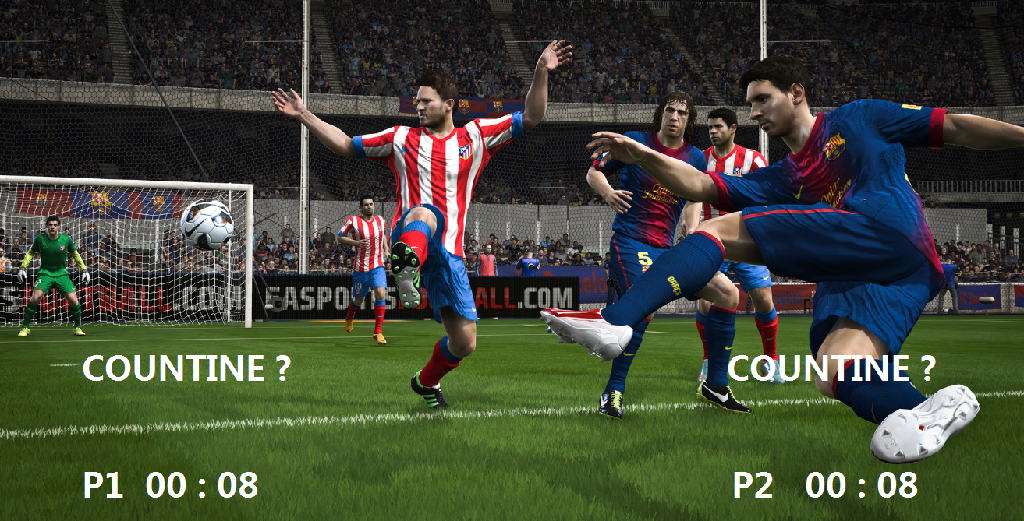

等待5秒后会显示 INSERT COIN,此时即可投币开始游玩。投币后10秒内剩余游戏时间会显示出来,10秒后自动隐藏。每次按下开始键时,都会显示剩余游玩时间,无人游玩时将一直显示。游玩时间结束前10秒会提示COUNTINE,倒计时结束前不接关将自动退出到INSERT COIN画面 (P5)。

P4

P5
选项设置:
1、游戏时间设定--[ONE COIN]:

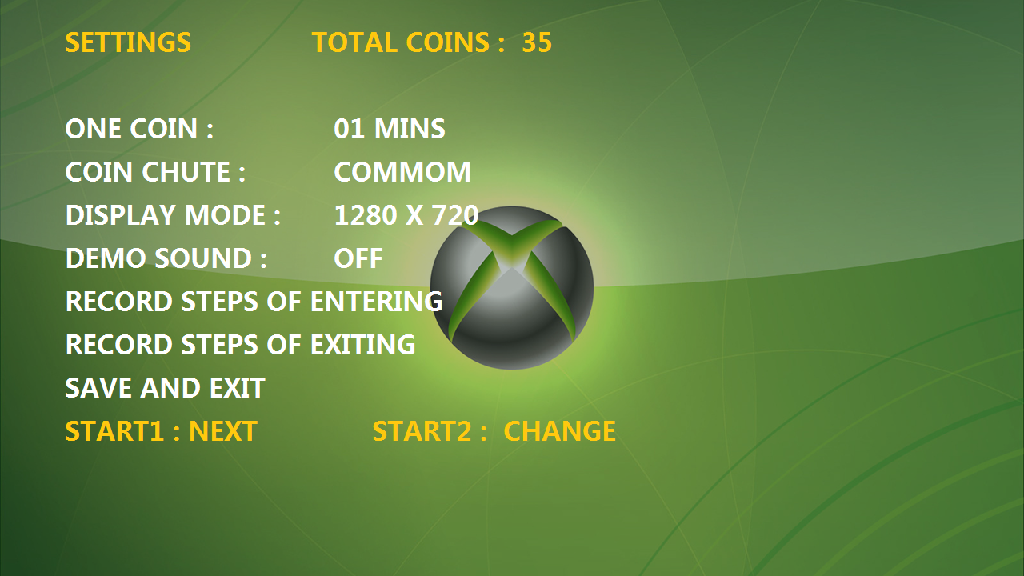

在P2画面中,按下设定按钮,将会进入设定菜单(P6),。第一项[ONE COIN]用于设定1个游戏币能游玩的时间,设定范围为1~60分钟,JAMMA START1键修改设定,JAMMA START2键切换到下一项设定

P6
2、投币口设定[COIN CHUTE]:
该选项用于设定投币口模式,有3种模式可供选择: 共用投币口【COMMOM】 、独立投币口【INDIVIDUAL】 、中央计数【CENTRAL】(P8)

P7
3、显示解析度设定--[DISPLAY MODE]
该选项用于设定计时板对应的解析度,有6种模式可供选择:1920X1080、1440X900、1280X768、1280X720 、1024X768、640X480.请将其设定为与XBOX360主机设定相对应的解析度。
4、演示音乐开关--[DEMO SOUND]:
该选项用于设定演示音乐开关
录制开机流程--[RECORD STEPS OF ENTERING]:
该选项能使计时板记住你的自订操作,并每次开机都按照该自订操作运行一遍,以此保证能每次开机都能自动进入同一个画面,实现无人值守的自动化流程。
举例:当你的XBOX360已经能使用硬碟玩游戏时,安装好F3管理器后可进入游戏清单功能表进行选择游戏。
要实现该操作,操作流程如下:
1 XBOX360主机与计时板通电开机
2 XBOX360主机与计时板启动,萤幕出现画面,耗时5s
3 XBOX360主机自动启动F3管理器,耗时25s
4 F3管理器启动成功,预设处于管理器主功能表,按一下A键进入游戏清单功能表。
5 开机操作完成,等待玩家投币开始游玩。
因此而得,在[RECORD STEPS OF ENTERING],按下 JAMMA START2键进入录制菜单,再按JAMMA START2键开始录制,流程如下:
1) 等待30s(XBOX360主机启动并进入到F3管理器画面)
2) 按一下A键(进入游戏列表菜单)
3) 按下 JAMMA START2键,结束录制
录制完成后保存并退出,重启后即可看到计时板将忠实的把刚才录制的内容分毫不差的重做了一遍,然后即可等待玩家投币游玩。

P8

P9
6、录制退出流程--[RECORDSTEPS OF EXITING]:
该选项能使计时板记住你的自定义操作,并每次时间结束后都按照该自定义操作运行一遍,以此保证能每次时间结束后都能自动进入同一个画面,实现无人值守的自动化流程。
举例:时间结束后自动回到游戏列表菜单:
1) 按下XBOX键,等待5秒(出现xbox菜单)
2) 按下A键,等待2秒(选择返回freestyle home)
3) 按上键,等待1秒(出现确认菜单,上移选是)
4) 按下A键,等待10秒(确认并等待退出到freestylehome)
5) 按下A键,结束流程(已回到F3管理器,按A键进入游戏列表)
因此而得,在[RECORD STEPS OF EXITING],按下 JAMMA START2键进入录制菜单,再按JAMMA START2键开始录制,流程如上。
注意:如无需退出到某一画面,可不录制。根据各XBOX360的不同主题设置,每个流程都可能不同,请自行增减动作。

P10
7、保存并退出--[SAVE AND EXIT]:
保存以上所有的设定并重启XBOX360主机与计时板.
六、币数清零 Total Coins record clear
计时板会在设定菜单中显示出共计的币数信息。如需清零,请在通电前按住设定按钮,通电并3秒后放开设定按钮,然后按住JAMMA START1 键知道出现提示信息【COINS CLEAR】,清除完成。
。
