产品功能

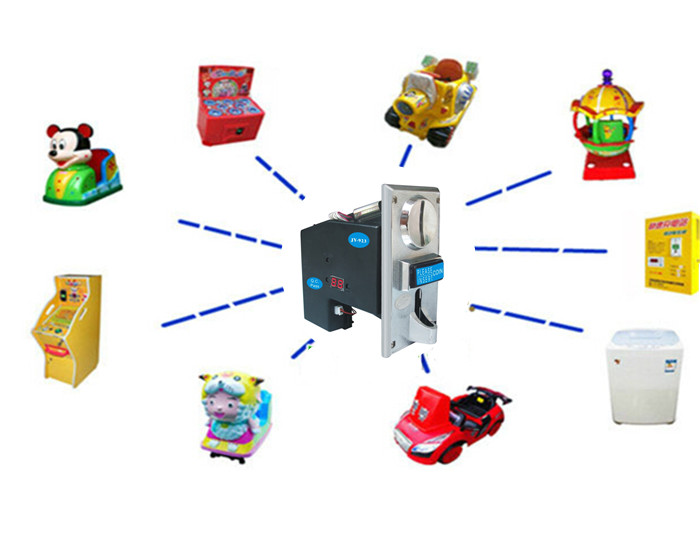

适用于各国硬币和各种代币。智慧CPU程式控制，计分准确，识币精确度高。

不需经由电脑，自动设定程式。智慧防电击及电磁干扰程式，自动检测故障。

可同时接收多种币，可自行设定脉冲比例，支援多种币只单输出一个脉冲。

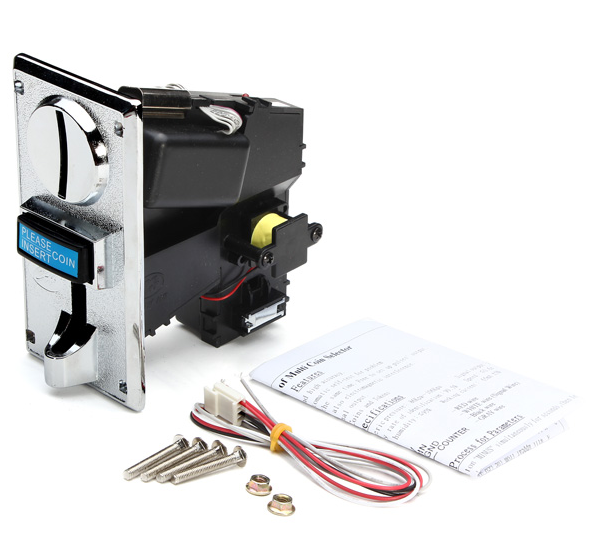

产品规格

硬币直径：15mm-32mm   大气压力：86Kpa—106Kpa  工作电压： DC +12V ±10%    识别能力：99.5%

硬币厚度：1.2mm-3mm  工作湿度：≤95%         工作电流： 65mA ±5%       识别速度：≤0.6秒                COIN讯号输出：N0.NC（集电极开路）形式

接线及开关说明

数值设定方法

同时按住「增加」和「减少」键数秒后放开，数位显示幕会显示「A」。

按住「设定」键数秒后放开，显示幕显示「E」。使用「增加」及「减少」键设定币种的数量。完成后，按住「设定」键数秒放开。

显示幕显示「H1」。使用「增加」或「减少」键设定取样的数值：15至30。完成后，按住「设定」键数秒放开。

显示幕显示「P1」。使用「增加」或「减少」键设定脉冲，完成后，按住「设定」键数秒放开。最高数值：50。

显示幕显示「F1」。使用「增加」或「减少」键设定辩识币种精确度，完成后，按住「设定」键数秒后放开。最松为：30，一般调整为：8。如币种太相似，建议精准度调整小于5。

显示幕显示「H2」，请重覆步骤三至步骤五设定第二种币及其他所有币种。完成设定后，显示幕会再次显示「A」。英文字旁的数位为币种的排序。例：1为第一种币，3为第3种币。

按住「设定」键数秒放开，显示幕会再显示「E」。关电再开电即可存入所有设定。

取样方法

按住「设定」键数秒后放开，数位显示幕会显示「A1」。

显示幕显示「A1」后，投入多个同种硬币直到显示幕会再次显示「A1」。取样时，显示幕会显示已投币数量。

重覆以上的步骤直到所选的币值都取样完成。英文字旁的数位为币种的排序。例：1为第一种币，3为第3种币。

如已设定完所需的币种，可直接关电再上电或按住设定键数秒直到系统自动重新开机，即可使用。

AP模式

使用此模式可多币输出单一脉冲，代码「P」值达到AP模式所设定的数值即输出一个脉冲。

同时按「设定」及「增加」键数秒放开，进入AP模式。

显示幕会显示「AP」，请使用「增加」及「减少」键选择AP模式的数值。

AP预设值为1。

備註：
