产品详情

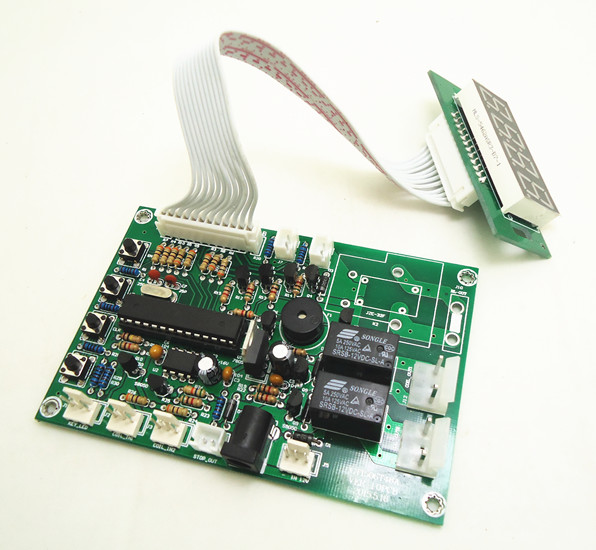

JY-14-2 兑币机主板 计次板  时间控制板
商城價: NT$****
產品詳情

  • 可作兑币使用或计次控制设备

  • 可调整运作模式

  • 可接投币器,纸钞器及刷卡器。

  • 警示声或警示灯提示设备故障。

接口说明

1:显示屏

220公分排线

401:02模式的暂停键

5:马达一输出

6:马达二输出

7-直流12V,白-信号输入,-接地

8:电源适配器插孔:5.5mm*2.1mm

9:输出5V:马达一故障时,输出5V

10马达二输入

11:马达一输入

1201:01模式开始键

1316S4S3S2、及S1

备注:可选第8或第9输入电源

设定方法

undefined

切换代码:

(1)  请按设定钮S4,显示代码。

(2)  请使用设定钮S1S2调整数值。

请按设定钮S4切换至下个代码。

代码

数值

功能

代码

数值

功能

01

01

投币后启动

03

01-99

设备6扣费金额

01

02

投币后再按按钮启动

04

01

不带记忆

02

01-99

设备5扣费金额

04

02

带记忆

功能细节

  • 模式01:02

启用暂停状态

接口4:按一次按钮

设备暂停工作

接口12 – LED灯闪烁

暂停后状态

接口12:按一次按钮

恢复使用

暂停后,一分钟内如未恢复使用

清除余额并复位

  • 设备扣费使用顺序:如同时启用设备5及设备6,设备5优先启动,如有余额再启动设备6

  • 报错警示:

警示代码

错误动作

显示屏显示:--:E2

10秒内未收到回传信号

接口10输出5V及接地

显示屏显示:--:E3

设备5回传信号达到最大值

接口4输出5V及接地

接口9输出5V及接地

设备6回传信号达到最大值

显示屏显示:--:E4

解除错误警示:按一次设定钮S3

接线范例

接口67

接口1112

undefined

接口8-投币器

接口8-纸币器

undefined

undefined

接口10

接口34

接口13

undefined

undefined

undefined
