• 严禁剧烈冲击以及化学物质的侵蚀。

• 严禁抛掷或碰撞。

• 垂直安装，倾斜度不超过5度。

• 介质温度不宜超过1200C。

二、输出波形图： 方波 NPN脉冲信号。

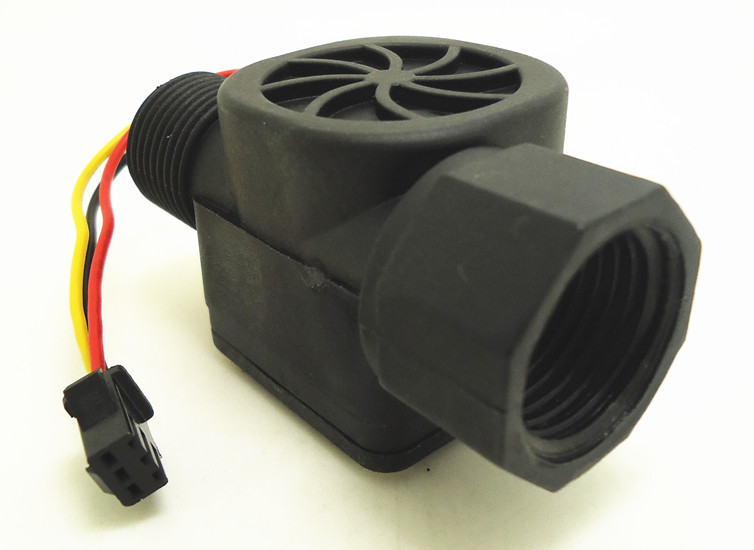

三、引出线方式：

红：IN 接正极

黄：OUT 信号输出线

黑：GND 接负极

四、功能叙述：

• 频率：F=7.5*Q(L/Min) 误差：±2%
• 电压：3.5-24VDC,电流不能超过10mA，流完一升水输出450个脉冲。
• 流量范围：1-30L/min。

注：

频率计算=常数7.5*单位流量（L/min）*时间（秒）

五、技术参数：

适用范围:		适用于热水器，刷卡机，自动售水机，等流量计量设备！
基 本 参 数	1、最低额定工作电压	DC4.5 5V-24V
	2、最大工作电流	15 mA（DC 5V）
	3、工作电压范围	DC 5～18 V
	4、负载能力	≤10 mA（DC 5V）
	5、使用温度范围	≤80℃
	6、使用湿度范围	35%～90%RH（无结霜状态）
	7、允许耐压	水压1.75Mpa以下
	8、保存温度	-25～+ 80℃
	9、保存湿度	25%～95%RH

流量计接法
